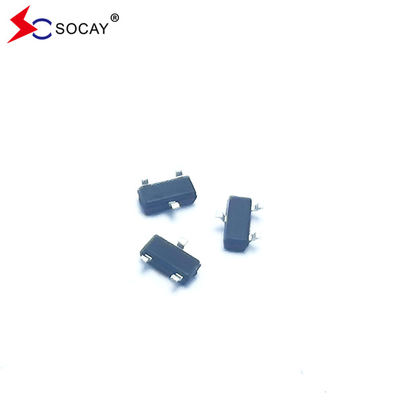

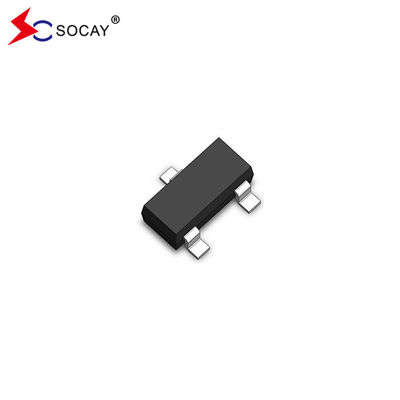

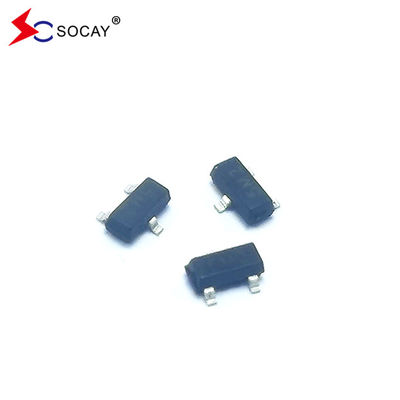

SOT23-3L SOT-23 パッケージ ESD 配列 SM712 RS485 トランシーバーの保護
ESD 配列 DATASHEET:SM712_v2108 ありがとうございました1.pdf
ESD 配列特徴:
IEC互換性 (EN61000-4)
ESD 配列応用:
ESD 配列 メカニカル特性:
ESD配列回路図:
ESD配列スキマとPINの設定:
ESD配列絶対最大格付け (T)A について=25°C 異なる場合は):
| 格付け | シンボル | 価値 | 単位 |
| ピークパルスパワー (tp=8/20μs) | PPP | 400 | W |
| 鉛溶接温度 | TL | 260 (10秒) | °C |
| ピークパルス電流 (tp=8/20μs) | IPP | 17/12 年 月 日 | A について |
| 動作温度 | TJさん | -55から+125 | °C |
| 貯蔵温度 | TSTG | -55から+150 | °C |
I-V 曲線の特徴:
| シンボル | パラメータ |
| IPP | 最大逆ピークパルス電流 |
| VC | 固定電圧 @ IPP |
| VRWM | 稼働ピーク逆電圧 |
| IR | 最大逆流出電流 @ VRWM |
| VBR | 断定電圧 @ IT |
| IT | 試験電流 |
| IF について | 前向きの電流 |
| VF | 前向きの電圧 @ IF |
ESD配列ダイオードの電気特性 (TA=25°C,別段の規定がない限り):
| パラメータ | シンボル | 条件 | ピン1〜3とピン2〜3 | ピン3〜1とピン3〜2 | 単位 | ||||
| ミニ | タイプ | マックス | ミニ | タイプ | マックス | ||||
| 逆ストンドオフ電圧 | VRWM | ピン3から1またはピン2から1 | - そうだ | - そうだ | 12 | - そうだ | - そうだ | 7 | V |
| 逆断熱電圧 | VBR | IT = 1mA | 13.3 | - そうだ | - そうだ | 7.5 | - そうだ | - そうだ | V |
| 逆流出電流 | IR | VR = VRWM | - そうだ | - そうだ | 1 | - そうだ | - そうだ | 1 | μA |
| 固定電圧 | VC | IPP = 12A, tp = 8/20μs | - そうだ | 30 | 35 | - そうだ | - そうだ | - そうだ | V |
| IPP = 17A, tp = 8/20μs | - そうだ | - そうだ | - そうだ | - そうだ | 18 | 22 | V | ||
| 交差点容量 | Cj | VR = 0V,f = 1MHz | - そうだ | - そうだ | 75 | - そうだ | - そうだ | 75 | pF |
| VR = VRWM,f = 1MHz | - そうだ | 45 | - そうだ | - そうだ | 45 | - そうだ | pF | ||
SO23-3L パッケージの概要と寸法:
| シンボル | ミリメートル | インチ | ||
| ミン | マックス | ミン | マックス | |
| A について | 0.900 | 1.150 | 0.035 | 0.045 |
| A1 | 0.000 | 0.100 | 0.000 | 0.004 |
| A2 | 0.900 | 1.050 | 0.035 | 0.041 |
| D | 2.800 | 3.000 | 0.110 | 0.118 |
| b | 0.300 | 0.500 | 0.012 | 0.020 |
| E について | 2.250 | 2.550 | 0.089 | 0.100 |
| E1 | 1.200 | 1.400 | 0.047 | 0.055 |
| e | 0.950 BSC | 0.037 BSC | ||
| L について | 0.300 | 0.500 | 0.012 | 0.020 |
| θ | 0° | 8° | 0° | 8° |
