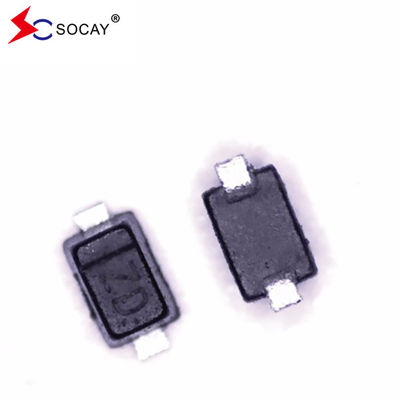

SOCAY オリジナル 工場ESD 保護ダイオード SE12D5V11GW 低固定電圧 25V
ESD 保護ダイオード 資料表:SE12D5V11GW_v2108 について1.pdf
ESD保護ダイオード特徴:
ESD保護ダイオード応用:
ESD保護ダイオードメカニカル特性:
ESD保護ダイオード ピン構成:
ESD保護ダイオード絶対最大格付け (T)A について=25°C 異なる場合は):
| シンボル | パラメータ | 価値 | 単位 | |
| TL | 鉛溶接温度 | 260 (10秒) | oC | |
| TSTG | 貯蔵温度範囲 | -55から+150 | oC | |
| トップ | 動作温度範囲 | -55から+150 | oC | |
| IEC61000-4-2 (ESD) | 空気放出 | ±30 | KV | |
| IEC61000-4-2 (ESD) | 連絡先 解雇 | ±30 | ||
| IEC61000-4-4 (EFT) | 40 | A について | ||
I-V 曲線の特徴:
| シンボル | パラメータ |
| 私はPP | 最大逆ピークパルス電流 |
| VC について | 固定電圧 @ IPP |
| VRWM | 稼働ピーク逆電圧 |
| 私はR | 最大逆流出電流 @ VRWM |
| 私はT | 試験電流 |
| VB について | 断定電圧 @ IT |
| 私はF について | 前向きの電流 |
| VF について | 前向きの電圧 @IF について |
| C について | 最大容量 @VR=0V&f=1MHz |
ESD保護ダイオード電気特性 (TA=25°C,別途指定がない限り):
| シンボルわかった | 条件 | ミニ | タイプ | マックス | ユニット |
| VRWM | --- | --- | --- | 12.0 | V |
| VBR | 私はT= 1mA | 14.1 | --- | --- | V |
| 私はR | VR=12V | --- | --- | 0.1 | μA |
| VC について | 私はPP=5.0A, tp = 8/20μs | --- | --- | 25.0 | V |
| C についてJ | VR= 0V,f = 1MHz | --- | 55.0 | --- | pF |
電気特徴s曲線:
図1 8/20μs パルス波形
図2Pオーシティブ 8KV 接触IEC 61000-4-2
果樹3. 負8KV接触IEC 61000-4-2

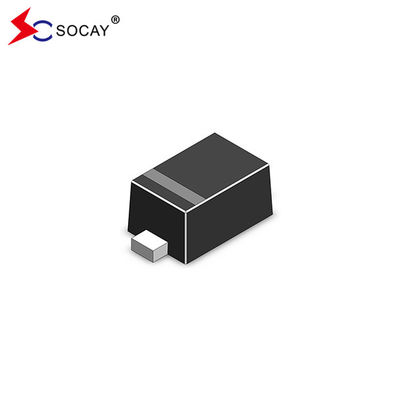

SOD-523 パッケージの概要と寸法:
| シンボル | ミリメートル | インチ | ||||
| ミン | ノム | マックス | ミン | ノム | マックス | |
| A について | 1.10 | 1.20 | 1.30 | 0.043 | 0.047 | 0.051 |
| B について | 0.70 | 0.80 | 0.90 | 0.028 | 0.032 | 0.035 |
| C について | 0.50 | 0.60 | 0.70 | 0.020 | 0.024 | 0.028 |
| D | 0.25 | 0.30 | 0.35 | 0.010 | 0.012 | 0.014 |
| J | 0.07 | 0.14 | 0.20 | 0.0028 | 0.0055 | 0.0079 |
| K | 0.15 | 0.20 | 0.25 | 0.006 | 0.008 | 0.010 |
| S | 1.50 | 1.60 | 1.70 | 0.059 | 0.063 | 0.067 |
