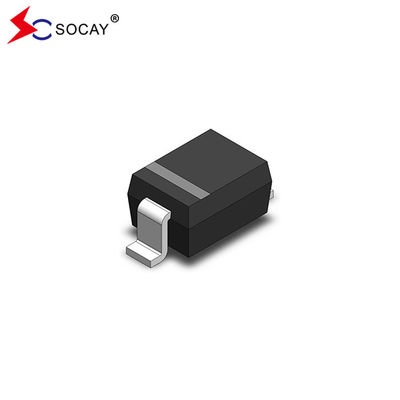

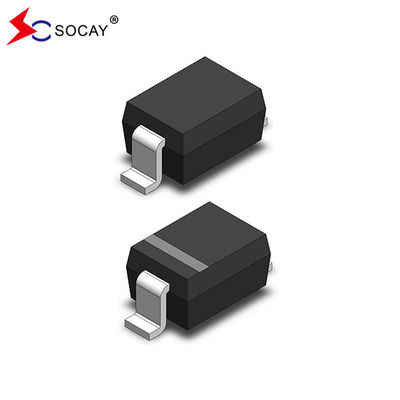

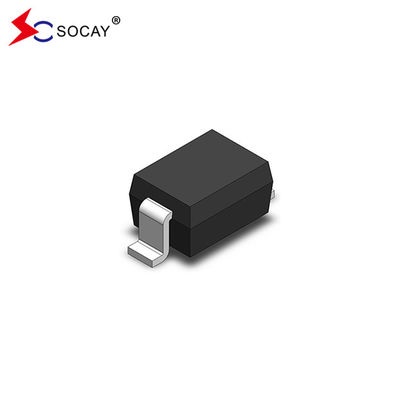

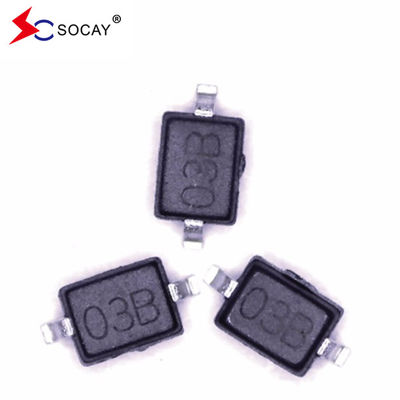

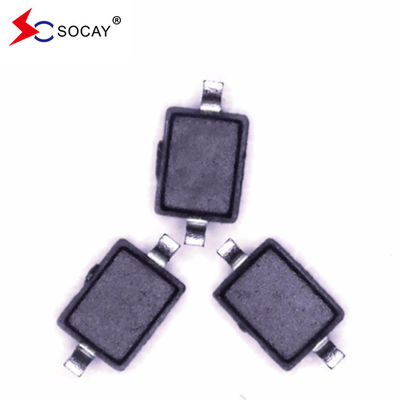

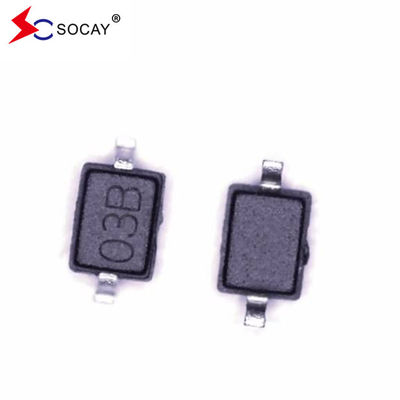

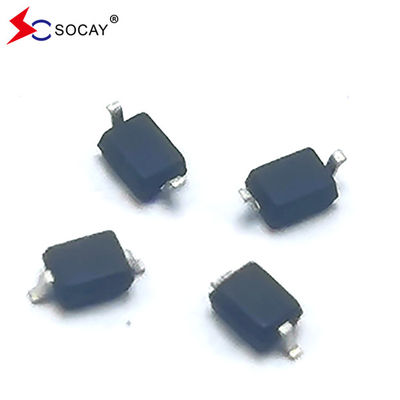

3.3VESD保護ダイオード SE03D3D01GW ESD保護のための一時電圧抑制器
ESD保護ダイオードデータシート:SE03D3D01GW_v22041.pdf
ESD保護ダイオード特徴:
応答時間は <1ns
ESD保護ダイオード応用:
USBインターフェース
ESD保護ダイオードメカニカル特性:
ESD保護ダイオード ピン構成:
ESD保護ダイオード絶対最大格付け (T)A について=25°C 異なる場合は):
| パラメータ | シンボル | 価値 | 単位 |
IEC 61000−4−2 (空気) によるESD | VESD | ±25 | KV |
| 動作温度範囲 | TJさん | −55 ~ +150 | °C |
| 貯蔵温度範囲 | TSTG | −55 ~ +150 | °C |
| 鉛の太陽温度 | TL | 260 | °C |
ESD保護ダイオード電気特性 (TA=25°C,別途指定がない限り):
| 部分番号 | VRWM (V) (最大) | VB (V) (ミンス) | IT (mA) | VC @ 1A (V) (最大) | VC (V) | IR (μA) (最大) | CJ さん (pF) (タイプ) | |
| (最大) | (@A) | |||||||
| SE03D3D01GW | 3.3 | 4.0 | 1 | 7.8 | 19.5 | 17 | 0.1 | 0.8 |
電気特徴s曲線:
図1. パルス波形
果樹2.非重複ピークパルスパワーとパルス時間
果樹3. 電力減少曲線
果樹4.交差点容量と逆電圧
SOD-323 パッケージの概要と寸法:
| シンボル | ミリメートル の 寸法 | |
| ミン | マックス | |
| A について | - そうだ | 1.00 |
| A1 | 0.00 | 0.10 |
| A2 | 0.80 | 0.90 |
| b | 0.25 | 0.35 |
| c | 0.08 | 0.15 |
| D | 1.20 | 1.40 |
| E について | 1.60 | 1.80 |
| E1 | 2.50 | 2.70 |
| e | 1.80 | 2.04 |
| L について | 0.475 REF | |
| L1 | 0.25 | 0.40 |
| θ | 0° | 8° |
