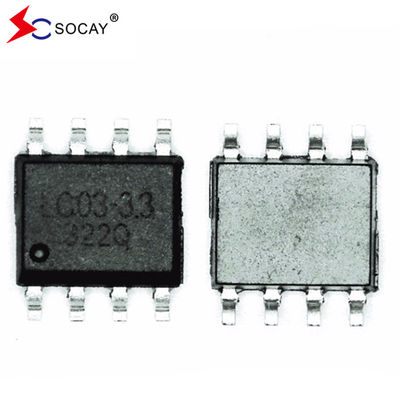

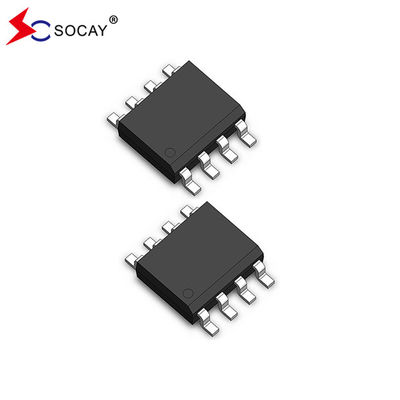

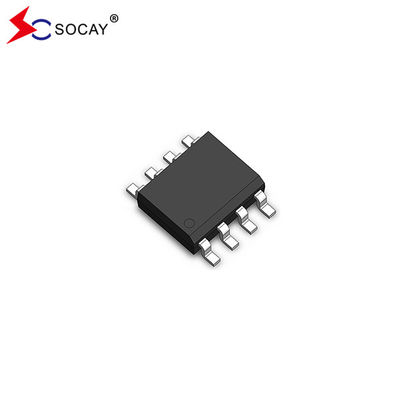

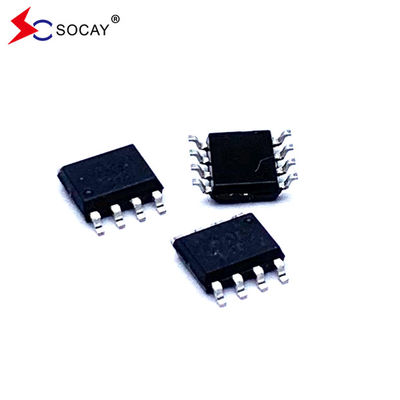

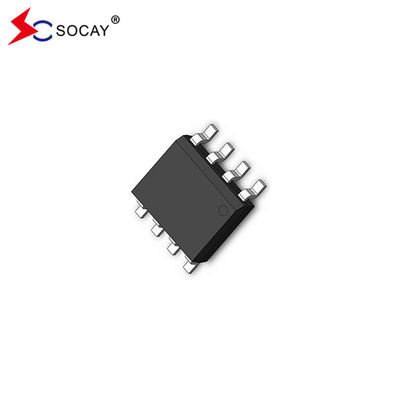

MSOP-8 パッケージ ESD 配列 SE02P8M14HA 超低容量 1.5pF @ 3.0V (典型的な) ESD 超電圧保護
ESD 配列 DATASHEET:オーケー オーケストラ1.pdf
ESD配列の特徴:
低動作電圧と圧縮電圧
ESD 配列 アプリケーション:
ESD配列 機械特性:
ESD配列の機能図:
ESD 配列 絶対最大評価値 (T)A について=25°C 異なる場合は):
| シンボル | パラメータ | 価値 | 単位 |
| VESD |
IEC 61000-4-2 (空気) によるESD IEC 61000-4-2 (連絡先) によるESD |
±30 ±30 |
KV |
| トップ | 動作温度 | -55から+125 | °C |
| TSTG | 貯蔵温度 | -55から+150 | °C |
| TLST | 鉛溶接温度 | 260 (※10秒) | °C |
I-V 曲線の特徴:
| シンボル | パラメータ |
| VRWM | 定数逆作業電圧 |
| IR | 逆流出電流 @ VRWM |
| Vt1 | トリガー電圧 |
| その1 | トリガー電流 @ Vt1 |
| Vh | 保持電圧 |
| ほら | 保持電流 @ Vh |
| VC | 固定電圧 @ IPP |
| IPP | 最大ピークパルス電流 |
| VBR | 断定電圧 @ IT |
| CJ さん | 寄生虫容量 |
電気特性 (TA=25°C,別途指定がない限り):
| シンボル | 試験条件 | 最低値 | タイプイカール | マックスイム | ユニット |
| VRWM | - そうだ | - そうだ | - そうだ | 2.8 | V |
| 私はR | VRWM=2.8V,T=25°C | - そうだ | 0.1 | 1.0 | μA |
| Vt1 | 私はt1=100μA | 3.0 | 3.7 | 4.5 | V |
| Vh | 私はh=10mA | 3.0 | - そうだ | 4.0 | V |
| VC について |
私はPP=2A, tp=8/20μs (各行) |
- そうだ | - そうだ | 5.0 | V |
| VC について |
私はPP=10A, tp=8/20μs (各行) |
- そうだ | - そうだ | 8.0 | V |
| VC について |
私はPP=24A, tp=8/20μs (各行) |
- そうだ | - そうだ | 14.0 | V |
| C についてJ |
VR=3.0V,f=1MHz (各行) |
- そうだ | 1.5 | 2.5 | pF |
ESD 配列特徴的な曲線:
8/20μs パルス波形 図2固定電圧 VC について現在の I とPP
図3ESD I/O を GND に固定する
(+8kV IEC 61000-4-2 による接触) 図4.標準電容量と電圧
MSOP-8 パッケージの概要と次元:
| シンボル | ミリメートル | インチ | ||
| 最低値 | 最大 | 最低値 | 最大 | |
| A について | 4.800 | 5.000 | 0.189 | 0.196 |
| B について | 3.800 | 4.000 | 0.150 | 0.157 |
| C について | 1.350 | 1.750 | 0.054 | 0.068 |
| D | 0.350 | 0.490 | 0.014 | 0.019 |
| F について | 0.400 | 1.250 | 0.016 | 0.049 |
| G | 1.27BSC | 0.05 BSC | ||
| J | 0.180 | 0.250 | 0.007 | 0.009 |
| K | 0.100 | 0.250 | 0.004 | 0.008 |
| P | 5.800 | 6.200 | 0.229 | 0.244 |
| R | 0.250 | 0.500 | 0.010 | 0.019 |
