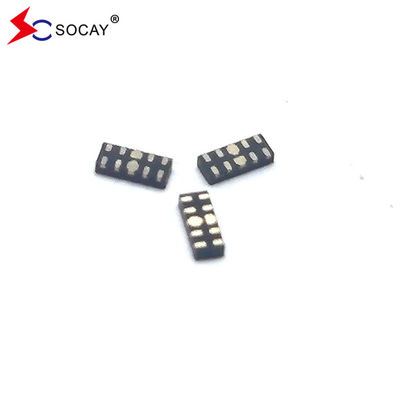

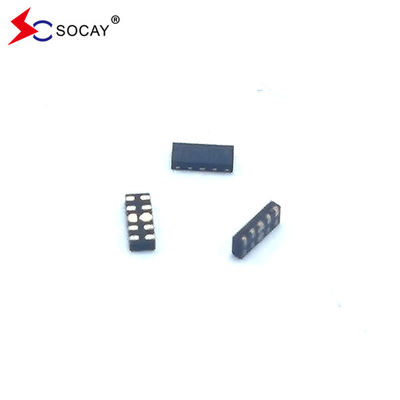

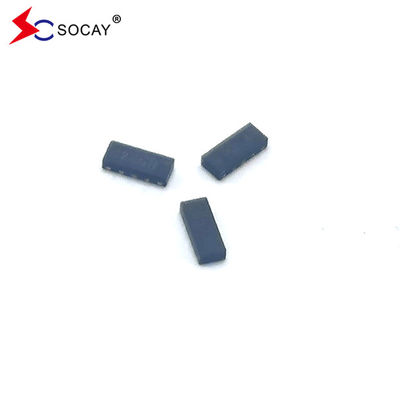

DFN2510-10L ESD マレイ SE05NRD34GU 作業電圧5.0V ESD保護のために
ESD 配列 DATASHEET:SE05NRD34GU_v23071.pdf
ESD配列の特徴:
応答時間 < 1 ns
ESD 配列 アプリケーション:
ESD配列 機械特性:
ESD配列の機能図:
ESD 配列 絶対最大評価値 (T)A について=25°C 異なる場合は):
| シンボル | パラメータ | 価値 | 単位 |
| TLST | 鉛溶接温度 | 260 (10秒) | °C |
| TSTG | 貯蔵温度範囲 | -55から+150 | °C |
| トップ | 動作温度範囲 | -55から+125 | °C |
| VESD | IEC 61000-4-2 (空気) によるESD | ±20 | KV |
| IEC 61000-4-2 (連絡先) によるESD | ±15 | ||
I-V 曲線の特徴:
| シンボル | パラメータ |
| IPP | 最大逆ピークパルス電流 |
| VC | 固定電圧 @ IPP |
| VRWM | 稼働ピーク逆電圧 |
| IR | 最大逆流出電流 @ VRWM |
| VBR | 断定電圧 @ IT |
| IT | 試験電流 |
| IF について | 前向きの電流 |
| VF | 前向きの電圧 @ IF |
電気特性 (TA=25°C,別途指定がない限り):
| シンボル | 試験条件 | 最低値 | 典型的な | 最大 | 単位 |
| VRWM | GNDへの任意の I/O ピン | - そうだ | - そうだ | 5.0 | V |
| IR | VRWM=5V,T=25°C | - そうだ | - そうだ | 1.0 | μA |
| VBR | IT = 1mA | 6.0 | - そうだ | - そうだ | V |
| VC | IPP=1A, tp=8/20μs | - そうだ | 10 | - そうだ | V |
| VC | IPP=4A, tp=8/20μs | - そうだ | 13 | - そうだ | V |
| CJ さん | VR=0V,f=1MHz | - そうだ | 0.60 | - そうだ | pF |
| CJ さん | VR=0V,f=1MHz | - そうだ | 0.40 | - そうだ | pF |
ESD 配列 アプリケーション情報:
HDMI インターフェースのレイアウトトップビューSE05NRD34GU
DFN2510-10L パッケージの概要と寸法:
| シンボル | 寸法 は ミリメートル で | ||
| ミン | ノム | マックス | |
| A について | 0.45 | 0.50 | 0.55 |
| A1 | - そうだ | 0.02 | 0.05 |
| b | 0.15 | 0.20 | 0.25 |
| b1 | 0.35 | 0.40 | 0.45 |
| b2 | 0.20 | 0.25 | 0.30 |
| c | 0.10 | 0.15 | 0.20 |
| D | 2.45 | 2.50 | 2.55 |
| e | 0.50 BSC | ||
| ほら | 2.00 BSC | ||
| E について | 0.95 | 1.00 | 1.05 |
| L について | 0.35 | 0.40 | 0.45 |
| L1 | 0.075 REF | ||
| L2 | 0.050 REF | ||
| h | 0.08 | 0.12 | 0.15 |
| R | 0.05 | 0.10 | 0.15 |
