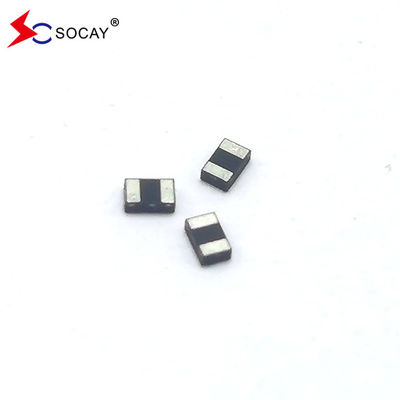

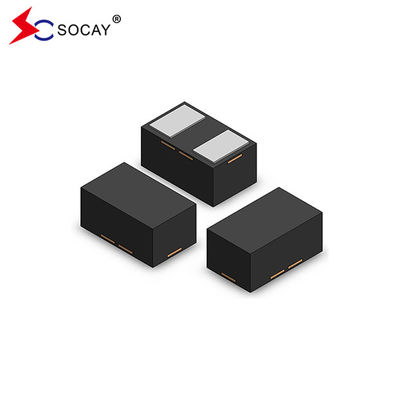

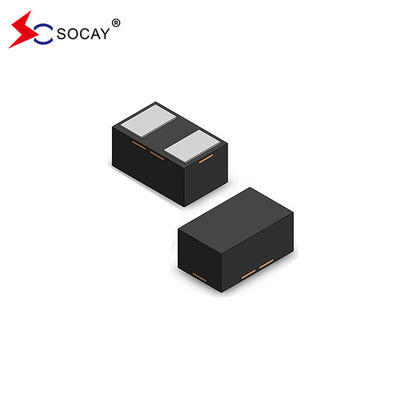

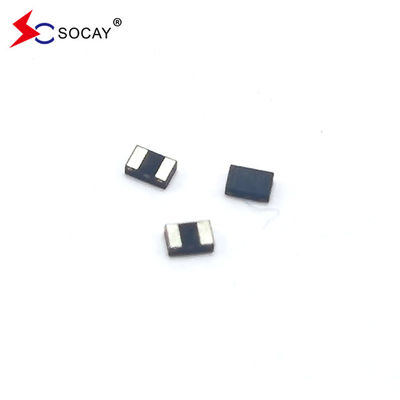

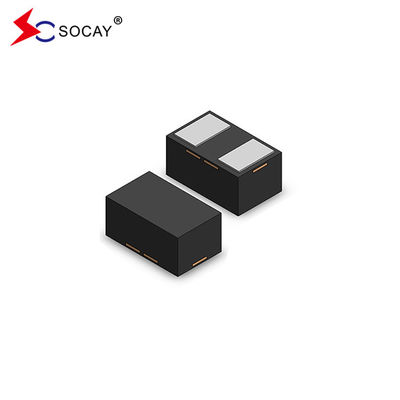

低容量ESD保護用ESD配列 SE03N6L01GZ 稼働電圧 3.3V
ESD 配列 DATASHEET:SE03N6L01GZ_v22041.pdf
ESD配列の特徴:
ESD 配列 アプリケーション:
ESD配列 機械特性:
ESD配列の機能図:
ESD 配列 絶対最大評価値 (T)A について=25°C 異なる場合は):
| シンボル | パラメータ | 価値 | 単位 |
| TL について | 鉛溶接温度 | 260 (10秒) | oC |
| TOP | 動作温度範囲 | -55から+125 | °C |
| TSTG | 貯蔵温度範囲 | -55から+150 | °C |
| VESD | IEC61000-4-2 (空気) によるESD | ±25 | kV |
| IEC61000-4-2 によるESD (連絡先) | ±25 | ||
電気特性 (TA について=25°C 異なった規定がない限りについて)
| パラメータ | シンボル | 条件 | ミン | タイプする | マックス | 単位 |
| 逆電圧 | VRWM | - そうだ | - そうだ | - そうだ | 3.3 | V |
| 断定電圧 | VBR | IT = 1mA | 5.0 | - そうだ | 6.5 | V |
| 流出電流 | IR | VRWM = 3.3V | - そうだ | - そうだ | 1.0 | μA |
| 固定電圧 | VC | IPP = 1A,tP = 8/20μs | - そうだ | 9.0 | - そうだ | V |
| 固定電圧 | VC | IPP = 5A, tP = 8/20μs | - そうだ | 19.0 | - そうだ | V |
| 交差点容量 | CJ さん | VR = 0V,f = 1MHz | - そうだ | 0.4 | - そうだ | pF |
ESD配列の特徴曲線:
図18/20 US パルス波形
図2ESDP潰瘍Wアベフォーム(IEC 61000-4-2 に基づいて)
DFN1006-2L パッケージの概要と寸法:
| シンボル | ミリメートル | インチ | ||
| ミン | マックス | ミン | マックス | |
| A について | 0.450 | 0.550 | 0.018 | 0.022 |
| A1 | 0.010 | 0.070 | 0.000 | 0.003 |
| D | 0.950 | 1.050 | 0.037 | 0.041 |
| E について | 0.550 | 0.650 | 0.022 | 0.026 |
| D1 | 0.450 REF | 0.018 REF | ||
| E1 | 0.400 REF | 0.016 REF | ||
| b | 0.275 | 0.325 | 0.011 | 0.013 |
| e | 0.675 | 0.725 | 0.027 | 0.029 |
| L について | 0.275 | 0.325 | 0.011 | 0.013 |
| L1 | 0.010 REF | 0.000 REF | ||
